Создание углового штампа чертежа иi форматок для P-CAD 2002



Создание графики углового штампа чертежа


Поскольку основные надписи чертежей, поставляемые с системой P-CAD 2002, не соответствуют ЕСКД, создадим основную надпись (штамп) по форме 1 ГОСТ 2.104-68 [8], которую затем будем использовать для оформления разрабатываемых проектов. Основная надпись чертежа располагается в правом нижнем углу формата (см. рис. 4.1).

4.1.1   Формирование граф основной надписи



Запустите редактор схем P-CAD Schematic и загрузите в него файл настройки Schematic.sch.

    Запустите редактор P-CAD Schematic и, используя команду File/Open... (файл/открыть), загрузите из папки «Шаблоны» файл настроек схемного редактора, полученный при выполнении предыдущего раздела.

    Сразу же сохраните новый проект в папку «Шаблоны» под именем Штамп_лист_1. Это нужно сделать, чтобы случайно не испортить файл настроек.

        Установите тип и шаг сетки и выберите ширину линий

    В основном меню выберите команду Place/Line (аналог - кнопка  на левой инструментальной панели
).

    Выбрав в основном меню команду Options/Grids, установите относительную (Relative) сетку с началом координат в точке (20, 5) и шагом сетки 5 мм, как показано на рис. 3.4.

    3) В статусной строке, расположенной в нижней части экрана (см. рис. 3.2).   в качестве текущей выберите сплошную толстую (основную) линию (Thick). Для этого нажмите на кнопку
 в правой части окна «Ширина линии» (см.  рис.  3.2) и выберите  значение «Thick» из списка.

        Нарисуйте внешнюю рамку основной надписи (штампа)

    Нажмите на основной клавиатуре клавишу с буквой <J> для перемещения в окно задания координаты X курсора. Установите там значение 0 (ноль).

    Нажмите клавишу ТАВ для перехода в окно задания координаты Y курсора. Установите там значение 0 (ноль).



    Нажмите клавишу ENTER для перемещения курсора в точку с заданными координатами.


На рис. 4. 4 созданная линия выделена цветом и концевыми маркерами.


Перейдите в режим выбора элементов чертежа, нажав клавишу с буквой S (аналог - команда меню Edit/Select или кнопка
 на верхней инструментальной панели).

    Щелкните по созданной линии левой кнопкой. Она при этом выделится, как показано на рис. 4.4.

    Выберите в основном меню команду Edit/Copy Matrix... (создание линейного массива элементов).


На появившейся панели Edit Copy Matrix (см. рис. 4.5) установите число столбцов (Number of Columns) равным 1, число строк (Number of Row) равным 10 и расстояние между строками (Row Spacing) - 5 мм. Расстояние между столбцами (Column Spacing) можно не менять.

    Нажмите кнопку OK для завершения команды. Должен появиться столбец из тонких линий, как показано на рис. 4.4.

        Нарисуйте тонкие линии в графе «Литера»


Перейдите в режим рисования и проведите две тонкие сплошные линии в поле «Литера», расположенном в правой части основной надписи, как показано на рис. 4.6.

    Сохраните проект в папке «Шаблоны» под прежним именем Штамп_ лист_1.

4.1.2   Создание текстовых надписей

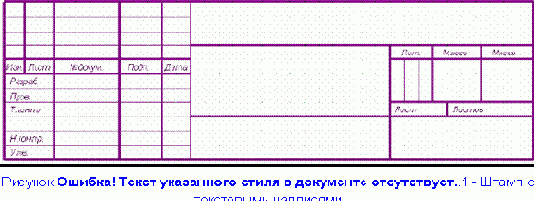

В соответствии с действующими правилами в штампе чертежа должны присутствовать текстовые надписи, указывающие назначение отдельных граф,

        Разместите текстовую надпись в графе «Разработал»

    Установите шаг сетки 0.1 мм.

    Выберите в меню команду Place/Text (Разместить/Текст). Аналог - клавиша
 на  левой инструментальной панели. Курсор примет вид наклонного перекрестия
.

    Укажите курсором желаемое место расположения текста и щелкните левой кнопкой мыши (для справки см. рис. 4.1).



На появившейся панели Place Text нажмите кнопку «More» (Больше) для добавления инструментов установки параметров текста.

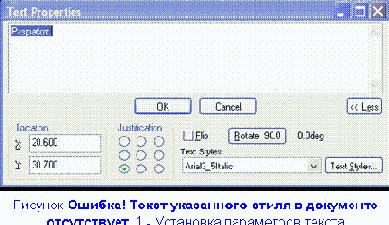

На рис. 4. 7 показана расширенная панель свойств текста, где кнопка «More»  трансформировалась в кнопку «Less»  (Меньше).

    В окне стилей текста (Text Styles) выберите из списка стиль Arial3_5italic, разработанный в предыдущем разделе.

    Установите точку привяжи текста в левом нижнем углу. Для этого в группе кнопок Junction (выравнивание) нажмите левую нижнюю кнопку.

    В окне ввода текста наберите Разраб.   (с точкой) и нажмите кнопку Place (разместить).

Текстовая надпись появится в указанном ранее месте.

    При необходимости, нажимая на кнопку Rotation можно последовательно поворачивать текстовую надпись на угол 90,180, 270 градусов.

    Устанавливая флажок Flip, можно получить зеркальное отражение для текста. Правда, при этом меняется только положение точки привязки, сам текст зеркально не отражается, так же, как и нельзя получить перевернутую текстовую надпись.

    Для изменения места расположения текста перейдите в режим выбора, нажав клавишу с буквой S или кнопку
 на инструментальной панели, щелкните ЛК мыши по тексту. Указывая выделенный элемент курсором, нажмите левую кнопку мыши и, не отпуская ее, перемещайте элемент за точку привязки в нужное место[10].

    Для размещения остальных текстовых надписей в штампе можно использовать функцию копирования существующего элемента, так как при этом сохраняются его параметры, а его местонахождение можно указать более точно. Содержание текста можно потом изменить.

        Разместите копии текста в соответствующих графах штампа

    Перейдите в режим выбора элементов (нажата кнопка
 на инструментальной панели).

    Щелкните по введенному ранее тексту вначале левой кнопке мыши для его выделения, а затем правой кнопкой мыши для активации выпадающего меню.


В появившемся меню (см. рис. 4.8) выберите команду Copy (копия).


При этом выделенный элемент копируется в буфер обмена Windows.

    Нажмите сочетание клавиш CTRL-V (или Sift-Ins) для вставки элемента из буфера. Курсор превратится в наклонное перекрестие
. Укажите желаемое положение левого нижнего угла нового фрагмента текста и щелкните левой кнопкой мыши. Повторите    размещение копии текста для всех текстовых граф штампа, показанных на рис. рис. 4.1.

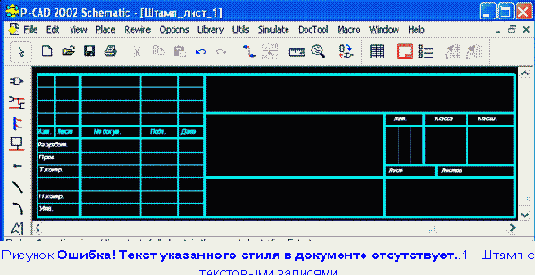

    В результате во всех этих графах должен появиться одинаковый текст -
.

        Измените содержание текста в графах.

    Щелкните по текстовому элементу, содержание которого вы хотите изменить, вначале ЛК мыши для его выделения, а затем ПК мыши для активации выпадающего меню.

    В появившемся меню (см. рис. 4.8) выберите команду Properties... (свойства).

    В окне ввода текста на панели Place Text (рис. 4.7) наберите нужный текст (содержание текста см. на рис. 4.1).

    Повторите предыдущие пункты для всех текстовых элементов, которые вы хотите изменить.

    При необходимости переместите текстовые надписи в графах, руководствуясь рис. 4.9.




Сохраните файл на диске.

    Для сохранения файла с прежним именем можно воспользоваться кнопкой
 на верхней инструментальной панели или командой меню File/Save (Файл/Сохранить).

4.1.3   Поля и работа с ними

В системе P-CAD введено понятие поля - текстового объекта, связанного с проектом, значение которого может быть установлено вручную или автоматически и вынесено на схему или чертеж печатной платы. Поля удобно использовать для оформления основных надписей чертежей при создании форматок. Список полей проекта можно просмотреть, дополнить или изменить их значение, используя команду File/Design Info... (Файл/Информация о проекте).

Список полей, определенных в системе P-CAD по умолчанию и их возможное использование при оформлении чертежей приведены в табл. 4.2.


В этой таблице полужирным шрифтом выделены названия полей, которые могут быть использованы для оформления чертежей по российским стандартам.

Таблица 4.2 - Системные поля

Название поля

Использование поля

Approved By

Одобрил (можно поместить в графу Утв.)

Author

Автор (можно поместить в графу Разраб.)

Approved By

Одобрил (можно поместить в графу Утв.)

Author

Автор (можно поместить в графу Разраб.)

Checked By

Проверил (можно поместить в графу Пров.)

Company Name

Название компании

Current Date

Текущая дата.

Current Time

Текущее время.

Date

Дата

Drawing Number

Номер чертежа (Децимальный номер)

Drawn By

Чертил

Engineer

Инженер (можно поместить в графу Т. контр)

Filename

Имя файла

Modified Date

Дата изменения

Note

Заметки

Number Of Sheets

Количество листов (поместить в графу Листов)

Revision

Версия

Revision Note

Заметки к версии

Sheet Name

Имя листа

Sheet Number

Номер листа (поместить в графу Лист)

Time

Время

Title

Название проекта

Поскольку не все графы основной надписи чертежа закрываются системными полями необходимо расширить список полей.

        Создайте дополнительное поле

    В основном меню выберите команду File/Design Info... (Файл/Информация о проекте).

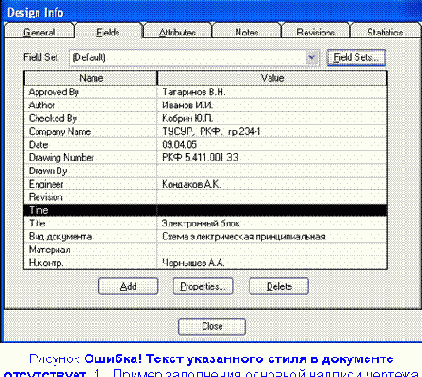

    На появившейся панели Design Info (см. рис. 4.10) выберите закладку Field (поле) и нажмите кнопку Add (добавить).

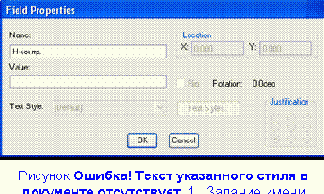

    На панели Field Properties (свойства поля) (рис. 4.11) в окне Name (имя) напечатайте Н. контр. Окно Value (значение) оставьте пустым.

    Для завершения диалога создания нового поля нажмите кнопку ОК.

    Аналогичным образом можно ввести в проект любое количество дополнительных полей (например, поля Вид документа, Материал, Масса, Масштаб и т.д.).



Перед началом размещения полей на чертеже рекомендуется установить нужный стиль текста для отображения их значений






Установите стиль Arial3_5italic в качестве текущего.

    В основном меню выберите команду Options/Text Style...


Отметьте щелчком ЛК мыши стиль Arial3_5italic в списке стилей на панели Options Text Style  (рис. 4.12), который теперь станет текущим[11].

    Нажмите кнопку Close для завершения диалога выбора стиля текста.

        Разместите поля в штампе чертежа

    В основном меню выберите команду Place/Field (аналог – кнопка
 на левой инструментальной панели).

    Щелкните левой кнопкой мыши в любом месте чертежа.


На появившейся панели Place Field (рис. 4.13) выберите из списка название нужного поля, например, «Author» (Автор) и щелкните по нему левой кнопкой мыши.

    Нажмите кнопку ОК для закрытия панели выбора полей.

    Переместите курсор в место, где должна располагаться точка привязки поля (в данном случае - левый нижний угол) и щелкните левой кнопкой мыши. Появится изображение поля[12].

Если значение поля (Value) не пустое, то будет отображаться оно, в противном случае появиться название поля е фигурных скобках, например, {Date}

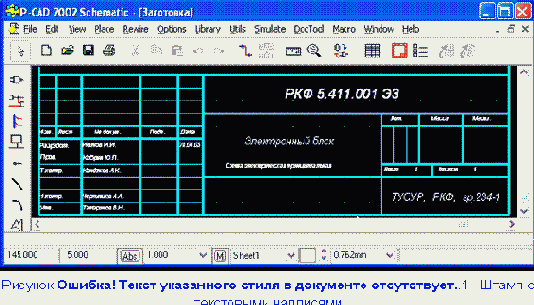

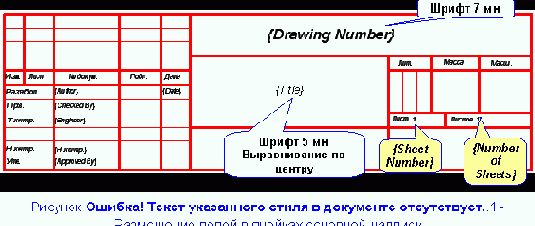

Аналогично разместите в соответствующих графах штампа нужные поля, как показано на рис. 4.14.

    В графе «Лист» поместите системное поле Sheet Number (Номер страницы), а в графе «Листов» - системное поле Number Of Sheets (Количество страниц). В графе Company Name

Обратите внимание, что имя поля и его значение недоступны для редактирования!

        Измените свойства поля {Drawing Number} «Номер чертежа (Децимальный номер

    Для поля {Drawing Number} следует установить стиль текста Arial7_0Italic и задать выравнивание по центру.

    Для этого перейдите в режим выбора, нажав клавишу с буквой S или кнопку
 на инструментальной панели.



    Щелкните по элементу, свойства которого следует изменить вначале ЛК для его выделения, а затем ПК для вызова контекстно-зависимого меню.

    В появившемся меню выберите Properties.. (Свойства).

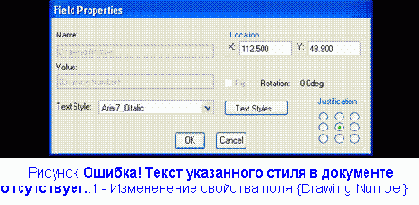

    В появившемся окне Field Properties (см. рис. 4.15) выберите стиль Arial7_0Italic с высотой шрифта 7 мм (если такого нет, создайте на основе ранее созданного шрифта Arial3_5Italic).

    В группе Justification нажмите центральную кнопку (выравнивание текста по вертикали и горизонтали по центру).




 Измените свойства поля {Title} «Название проекта»

    Подобным образом для поля {Title} следует установить стиль текста Arial5_0Italic и также задать выравнивание по центру.

        Сохраните файл на диске с прежним именем Штамп_лист_1

4.1.4   Редактирование чертежа

Используя возможности системы, можно легко изменить имеющийся чертеж, создавая новые проекты. Покажем, как это сделать, преобразуя созданный штамп для первых листов графических конструкторских документов в штамп второго и последующих листов (форма 2а по ГОСТ 2.104-68).

        Используя имеющийся штамп для листа 1, создайте штамп для листа 2

    Используя команду File/Save As..., сохраните текущий проект в папке «Шаблоны» под именем Штамп_лист_2.

    Переместите поля {Drawing Number} и {Sheet Number}, а также надпись «Лист» в нижнюю часть штампа (см. рис. 4.16).

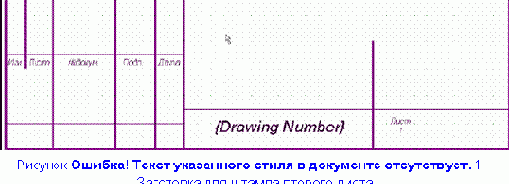

Удалите лишние поля, линии и надписи, как показано на рис. 4.16. Для этого просто отмечайте нужный элемент щелчком левой кнопкой мыши и нажимайте клавишу DELETE

    Нажав клавишу CTRL последовательно выделяйте щелчком левой кнопки мыши надписи в левой часты заготовки штампа и горизонтальную основную линию над ними. Отмеченные элементы изменят цвет и будут окружены пунктирной прямоугольной рамкой (см.


рис. 4.17).

    Отпустите клавишу и щелкните правой кнопкой мыши. В появившемся контекстном меню выберите команду Selection Point (точка выбора),


Укажите курсором левый нижний угол прямоугольника выделения и щелкните левой кнопкой мыши. В этом месте появится точка привязки (большой желтый квадрат с диагоналями). На рис. 4.18 на точку привязки указывает курсор.


Нажмите левую кнопку мыши и, не отпуская ее, переместите выделенную область за точку привязки как показано на рис. 4.19. Точку привязки необходимо совместить с левым нижним углом штампа. Отпустите левую кнопку мыши. Результат операции показан на рис. 4.20.


Щелкните левой кнопкой мыши по верхней основной горизонтальной линии. Она выделиться и по ее краям появятся маленькие квадраты
.

    Укажите курсором на левый квадрат, нажмите левую кнопку мыши и. не отпуская ее, растяните линию до левого края штампа.
Длины вертикальных линий наоборот следует уменьшить до 15 мм.

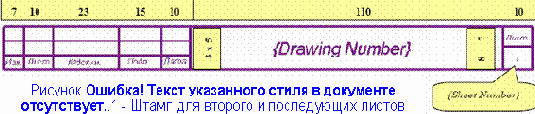

Окончательный вариант штампа для второго листа приведен на рис. 4.21.

    Сохраните созданный штамп с прежним именем, используя команду File/Save.

4.1.5   Создание форматки чертежа

Используя разработанные штампы, можно легко создать форматки для чертежей любых размеров и затем использовать их для оформления рабочих проектов. Покажем, как это можно сделать на примере чертежа формата A3 с горизонтальным расположением длинной стороны (размер 420´297),

        Настройте систему

    Используя команду File/Open... (Файл/Открыть), загрузите из папки «Шаблоны» файл настроек схемного редактора Настройки Schematic.sch.

    Сохраните новый проект в папку «Форматки» под именем АЗГ_1_лист. В данном случае буква «Г» в названии файла говорит о горизонтальной ориентации длинной стороны чертежа. Форматку для случая вертикальной ориентации чертежа нужно будет создавать отдельно.



    Войдите в команду Option/Configure и в рамке Workspace Size щелкните по кнопке A3.

    Установите шаг сетки 1 мм и абсолютную (Abs) сетку.

        Нарисуйте границы рабочего поля чертежа

    Войдите в команду рисования линий (кнопка
 на инструментальной панели).

    Установите толщину линии 0.762 мм (Thick),

    Используя клавишу с буквой J для перемещения в окна задания координат курсора, клавишу Tab для перехода между окнами и клавишу Enter для окончания ввода последовательно введите координаты, показанные в таблице 4.3 (не забывайте нажимать ЛК для фиксирования каждой координаты линии рамки).

Таблица 4.3 - Внешняя рамка формата A3

Шаг

Координата X

Координата Y

1

20

5

2

20

292

3

415

292

4

415

5

5

20

5

    Нажмите клавишу ESC для обрыва линии.

        Нарисуйте рамку для верхнего децимального номера



Используя данные табл. 4.4, нарисуйте рамку в левом верхнем углу чертежа. Ее размеры 70´14 мм (рис. 4.22).

Таблица 4.4 – Координаты верхней рамки для децимального номера формата A3

Шаг

Координата X

Координата Y

1

20

278

2

90

278

3

90

292

    Нажмите клавишу ESC для обрыва линии.

        Сохраните созданную заготовку

    Перейдите в режим выбора объектов (нажата кнопка
).

    Используя команду File/Save As, сохраните созданную заготовку в папку «Форматки» вначале с именем АЗГ_2_лист, а затем с именем АЗГ_1_лист.

        Скопируйте штамп первого листа в буфер обмена

    Используя  команду File/Open  (Файл/Открыть)  загрузите  в  редактор  файл Штамп_Лист_1.sch. не закрывая предыдущий проект!

    В проекте Штамп_Лист_1 установите шаг сетки 5 мм.

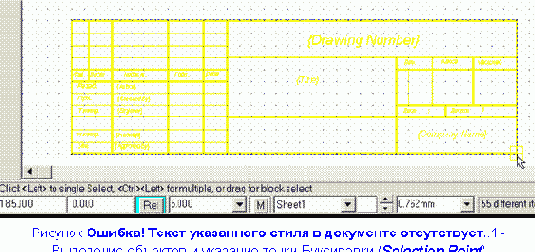

    Войдите в меню Edit (редактирование) и активизируйте команду Select All (выделить все). Выделенные элементы чертежа будут окрашены в желтый цвет и окружены пунктирным прямоугольником.

    Щелкните внутри этого прямоугольника правой кнопкой мыши и выберите в появившемся меню пункт Selection Point (точка выбора).



Поместите курсор в правом нижнем углу штампа, как показано на рис. 4.23, и  щелкните левой кнопкой мыши. Здесь появится точка буксировки объекта
.

    Используя команду Edit/Copy (комбинация клавиш CTRL-C) скопируйте выделенные объекты в буфер обмена Windows.

        Завершите создание форматки первого листа

    Используя меню Window редактора схем, перейдите в проект A3_Г_1 лист.

    Активизируйте команду

Edit/Paste Þ From Clipboard

(Редактирование/Вставка Þ Буфер обмена)

или просто нажмите комбинацию клавиш CTRL-V

    Нажмите левую кнопку мыши и, не отпуская ее, переместите курсор в точку с координатами (415, 5). Отпустите левую кнопку мыши.

    Щелкните левой кнопкой мыши на свободном поле для сброса выделения объектов,

    Сохраните и закройте проект АЗГ_1_лист.

    По умолчанию файл запишется с расширением .sch, в то время как файлы форматок должны иметь расширение ".ttl" (от слова Title).

    Запустите Проводник Windows и измените расширение созданного файла на ".ttl". Новая форматка готова.

        Создайте форматку для второго и последующих листов

    Закройте проект Штамп_Лист_1.

    Откройте проекты Штамп_Лист_2 и АЗ_Г_2_Лист.

    Используя методику, изложенную выше, создайте форматку для второго листа чертежей A3.

Формат файлов схем и форматок одинаков, поэтому для редактирования форматки ее достаточна загрузить в редактор схем.


При загрузке на панели Open в окне Тип файлов должна быть установлено "All Files (*.*)" (все файлы).

Указание. Используйте данные таблицы 4.4 для вычерчивания внешних границ чертежа (для абсолютной сетки).

Таблица 4.4 - Внешняя рамка формата А4

Шаг

Координата X

Координата Y

1

20

5

2

20

292

3

205

292

4

205

5

5

20

5

4.1.6   Подключение форматки чертежи к проекту

        Используйте новые  форматки для оформления чертежа

   Используя команду File/Open... (файл/открыть), загрузите из папки «Шаблоны» файл настроек схемного редактора Настройки Schematic.sch.

   Сразу же сохраните новый проект в папку «Проекты» под именем Пробный   проект.

   Активизируйте команду Option/Configure и в рамке Title Sheets панели Option Configure нажмите кнопку Edit Title Sheets (редактирование       оформления страниц).

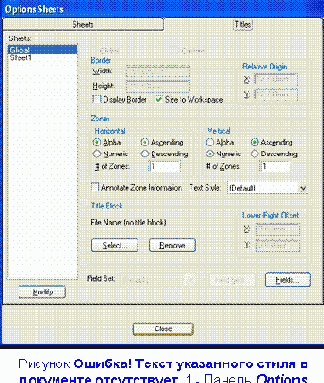

На появившейся панели (см. рис. 4.24) Options Sheets (параметры страниц) в закладке Title нажмите кнопку Select (выбрать).

    С помощью стандартного диалога Windows найдите и откройте на диске файл А4В_1_Лист.ttl, созданный ранее.

    На   панели   Options Sheets (рис. 4.24) нажмите вначале кнопку Modify (изменить), а затем кнопку Close (закрыть).




Закройте панель Option Configure.   На   рабочем   поле должна появиться форматка чертежа, как показано на рис. рис. 4.25.

        Заполните основную надпись чертежа данными проекта

    Выберите в основном меню команду File/Design Info... и откройте закладку Field (поля) панели Design Info (см. рис. 4.26).

    Используя кнопку Properties, установите необходимые значения нужных полей.

    Для примера на рис. 4.26 показан вариант заполнения основной надписи чертежа с помощью панели Design Info, а на рис. 4.27 -  соответствующий этому случаю вид штампа с текстовыми надписями.



    Для правильного заполнения основной надписи необходимо присвоить значения всем полям, имеющимся на форматке. Если необходимо, чтобы какая-либо графа, содержащая поле, была пустой, нужно соответствующему полю присвоить значение ПРОБЕЛ. В противном случае в этой графе будет отображаться имя поля в фигурных скобках.




Любые иные нужные надписи в проекте могут быть реализованы с помощью команды Place/Text (разместить текст), но к форматке они никакого отношения иметь не будут.




Закройте файл проекта.

СПИСОК ЛИТЕРАТУРЫ

1.      Лопаткин А.В. Проектирование печатных плат в системе P-CAD 2001. Учебное пособие для практических занятий. – Нижний Новгород, НГТУ, 2002. - 190 с.

2.      Мактас М.Я. Восемь уроков по P-CAD 2001. -— М.: СОЛОН-Пресс, 2003. - 224 с.: ил.

3.      Стешенко В.Б. P-CAD. Технология проектирования печатных плат. — СПб.: БХВ-Петербург, 2003. — 720 с.: ил.

4.      Разевиг В.Д. Проектирование печатных плат в P-CAD 2001. - М.: Солон-Р, 2001.

5.      Саврушев Э.Ц. P-CAD для Windows. Система проектирования печатных плат. Практ. пособие — М.: Издательство ЭКОМ, 2002. - 320. с.: ил.

6.      Кобрин Ю.П. Знакомство с системой автоматизированного проектирования печатных плат  P-CAD 2002. – Томск, ТУСУР, 2005. - 18 с.

7.      Разработка и оформление конструкторской документации радиоэлектрон­ной аппаратуры: Справочник / Ч. Т. Романычева, А. К. Иванова, А. С. Кули­ков и др; Под ред. Э.Т. Романычевой. - 2-е изд., перераб. и доп. -М.: Радио и связь, 1989. - 448 с.

8.      ГОСТ 2.102-68 ЕСКД. Виды и комплектность конструкторских документов.

9.      ГОСТ 2.104-68 ЕСКД. Основные надписи.

10.  ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.

11.  ГОСТ 2.106-68 ЕСКД.


Текстовые документы.

12.  ГОСТ 2.108-68 ЕСКД. Спецификация.

13.  ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам.

14.  ГОСТ 2.201-80 ЕСКД. Обозначение  изделий  и конструкторских документов.

15.  ГОСТ 2.301-68 ЕСКД. Форматы.

16.  ГОСТ 2.304-81 ЕСКД. Шрифты чертежные.

17.  ГОСТ 2.316- 68 ЕСКД. Правила нанесения  на чертежах надписей, технических требований и таблиц.

18.  ОС ТУСУР 6.1-97. Образовательный стандарт ВУЗа. Работы студенческие учебные и выпускные квалификационные. Общие требования и правила оформления. – Томск, ТУСУР, 1997. – 40 с.

[1]

Возможные также варианты: Mil - милы (1 мил = 0,001 дюйма); Inch — дюймы (1 дюйм = 2,54 мм).

Перейти от дюймовой к метрической системе единиц можно только в окне Options Configure, и это следует сделать до начала работы!

[2]

Отме­тим, что все стандартные форматы P-CAD 2002 имеют горизонтальную (альбомную) ориента­цию вдоль длинной

стороны
листа. Очевидно, что формат пользователя ра­зумно применять либо при вертикальной (книжной) ориентации формата, либо для задания дополнительных форматов, которые, как известно, в соответствии с ГОСТ 2.301—68 образуются путем увеличения коротких сторон на величину, кратную их размерам. В частности, формат A3 по ЕСКД следует задать путем выбора кнопки User  и затем ввода в окне Width задать размер 420 мм, а в окне Height - 297 мм.

[3]

Кроме перечисленных режимов рисования линий доступен режим рисования пол любым углом.

[4]

Крупные шаги сетки (2.5, 5 и 10 мм) удобно использовать при размещении компонентов, проводников и шин. Более мелкие нужны при размещении атрибутов, полей, текста и создания графики символов.

[5]

Заметим, что абсолютная сетка имеет начало координат в левом нижнем углу рабочего поля, а относительная - в точке с координатами, указанными в рамке Relative Grid Origin или в точке, отмеченной пользователем щелчком левой кнопки мыши (при установленном флаге Prompt for Origin).

[6]

Оперативный переход от относительной сетки к абсолютной производится при нажатии на клавишу с буквой А.

[7]

Оперативно изменить стиль представления курсора при работе можно,    нажимая на клавишу с буквой X.

[8]

При выборе стиля Large Cross всплывающие контекстно-зависимые подсказки об элементах схемы отображаться не будут!

[9]

Познакомьтесь с существующими «горячими» клавишами, просматривая клавиатурные команды и команды меню

[10]

Таким образом, можно перемещать любой элемент чертежа (тексты, поля, пинии, символы и т.д.)!

[11]

Текущий стиль текста в списке стилей отмечается символом «*» (звездочка) и его название указывается в строке Current Text Style в верхней части панели Current Text Style (см. рис. 4.12).

[12]

При размещении полей их свойства недоступны!!


Содержание раздела
